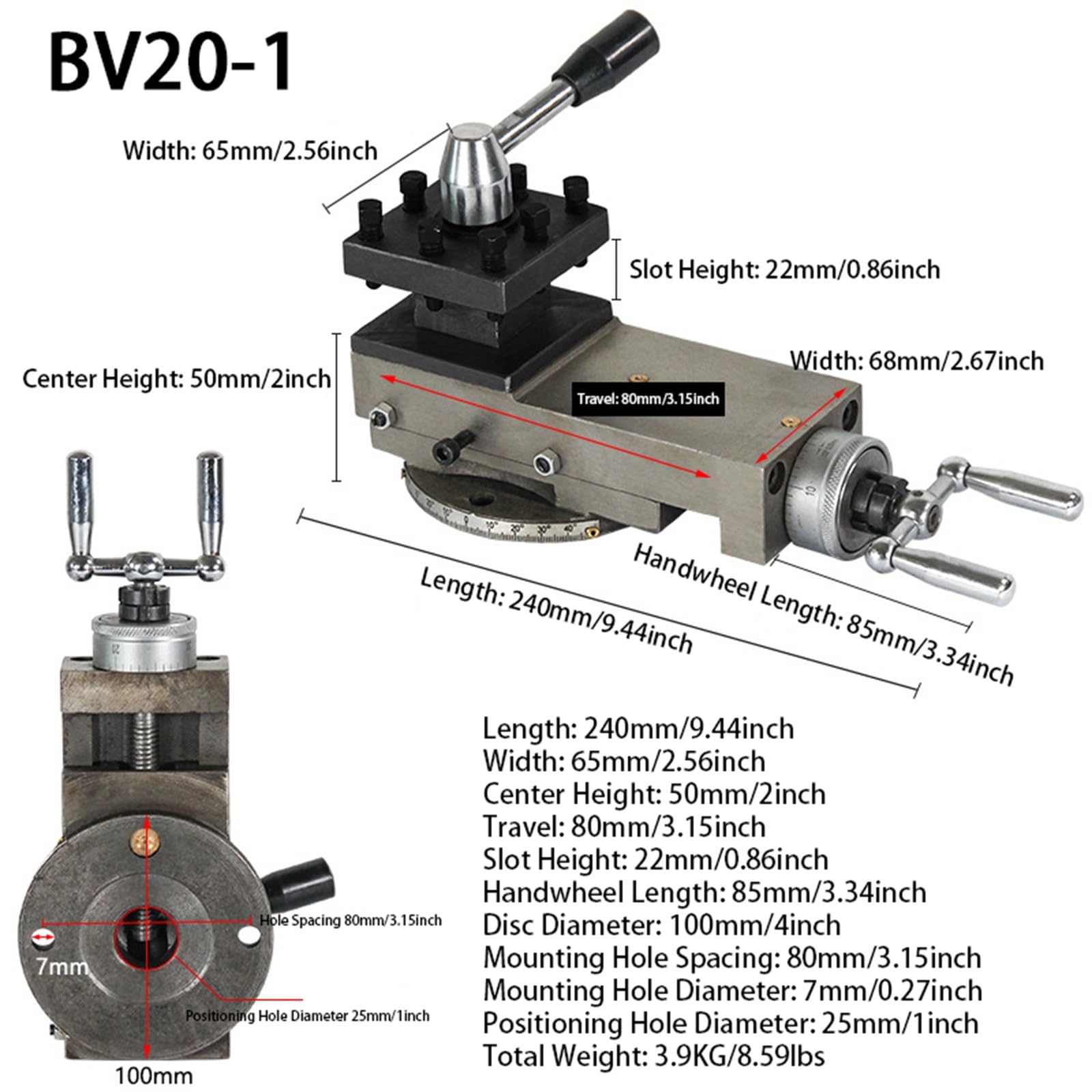

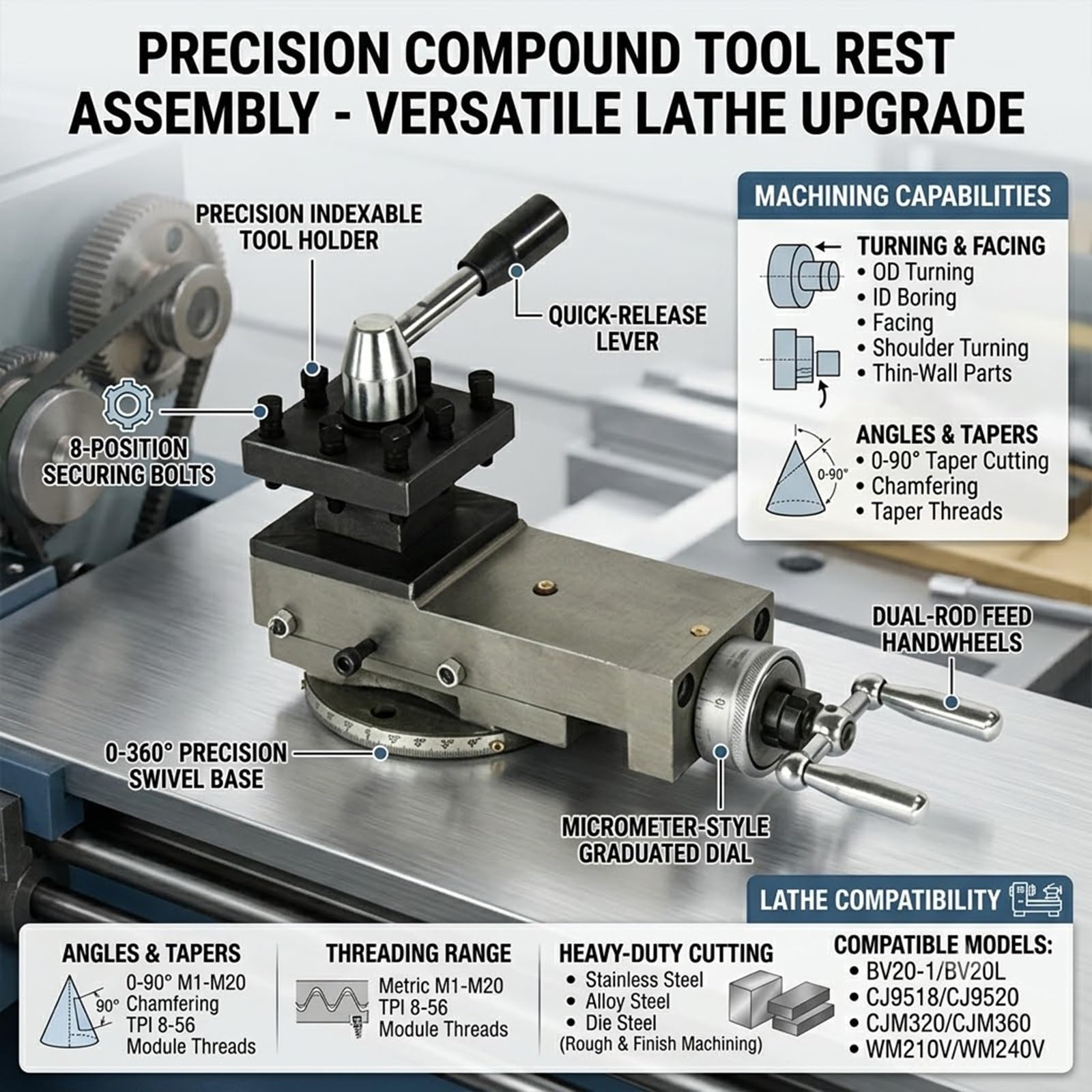

Precyzyjny uchwyt narzędziowy do tokarki BV20-1, wysokość środkowa 50 Mm, skok 80 Mm, do BV20-1/BV20L/CJ9518/CJ9520/CJM320/CJM360, Obróbka stali aluminiowej Mosiądz Stal POM Nylon PEEK

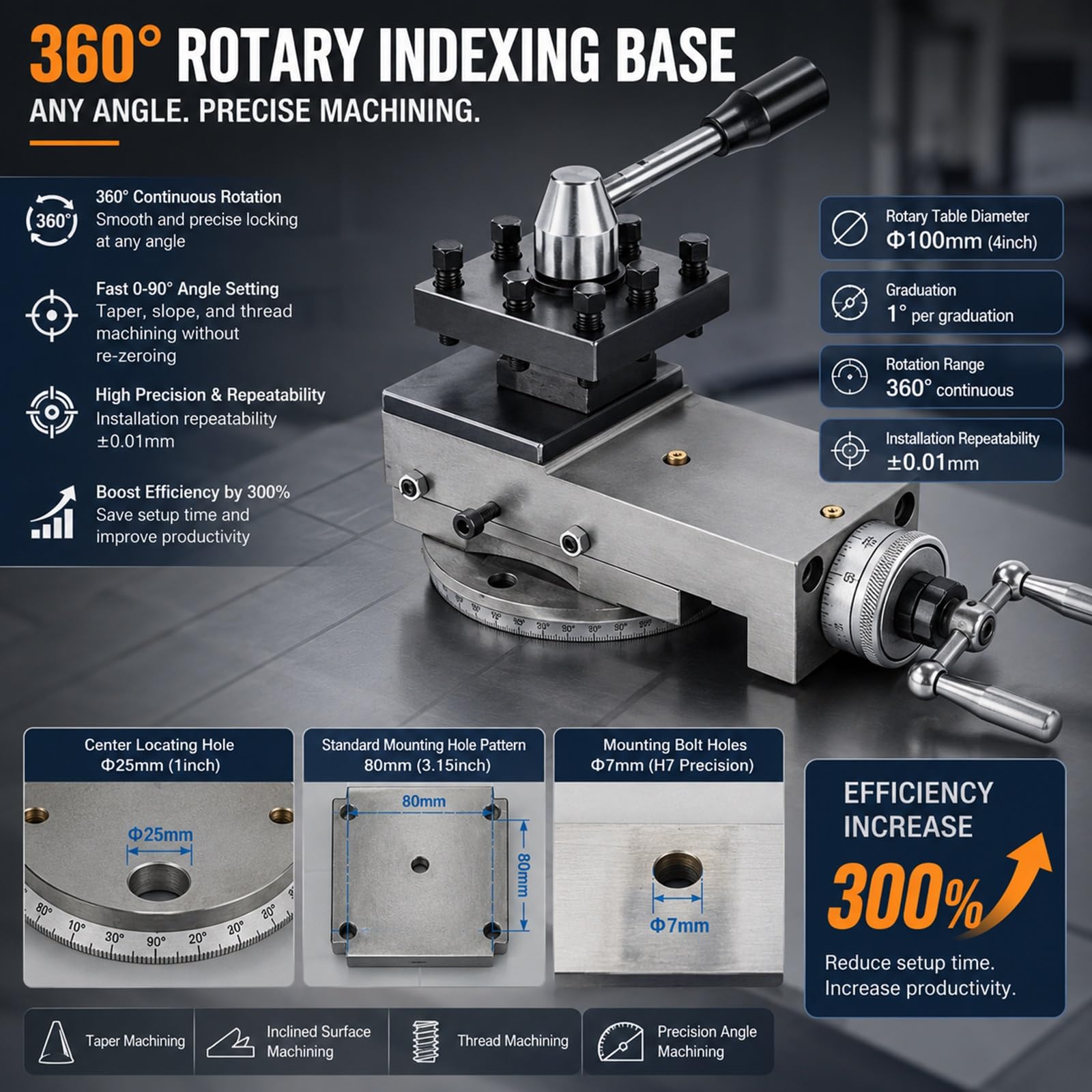

- Podstawa indeksowana 360°, precyzyjna obróbka kątowa: ten uchwyt na narzędzia BV20-1 jest wyposażony w precyzyjną płytę indeksującą φ100 mm ze skalą 1°, obsługuje ciągły obrót o 360° i blokadę. Z otworem centrującym φ25 mm i standardowym rozstawem 80 mm, otworami montażowymi φ7 mm dokładność H7. Szybka regulacja pod dowolnym kątem od 0° do 90°, bez wyrównania do obróbki stożków, skosów i gwintów.

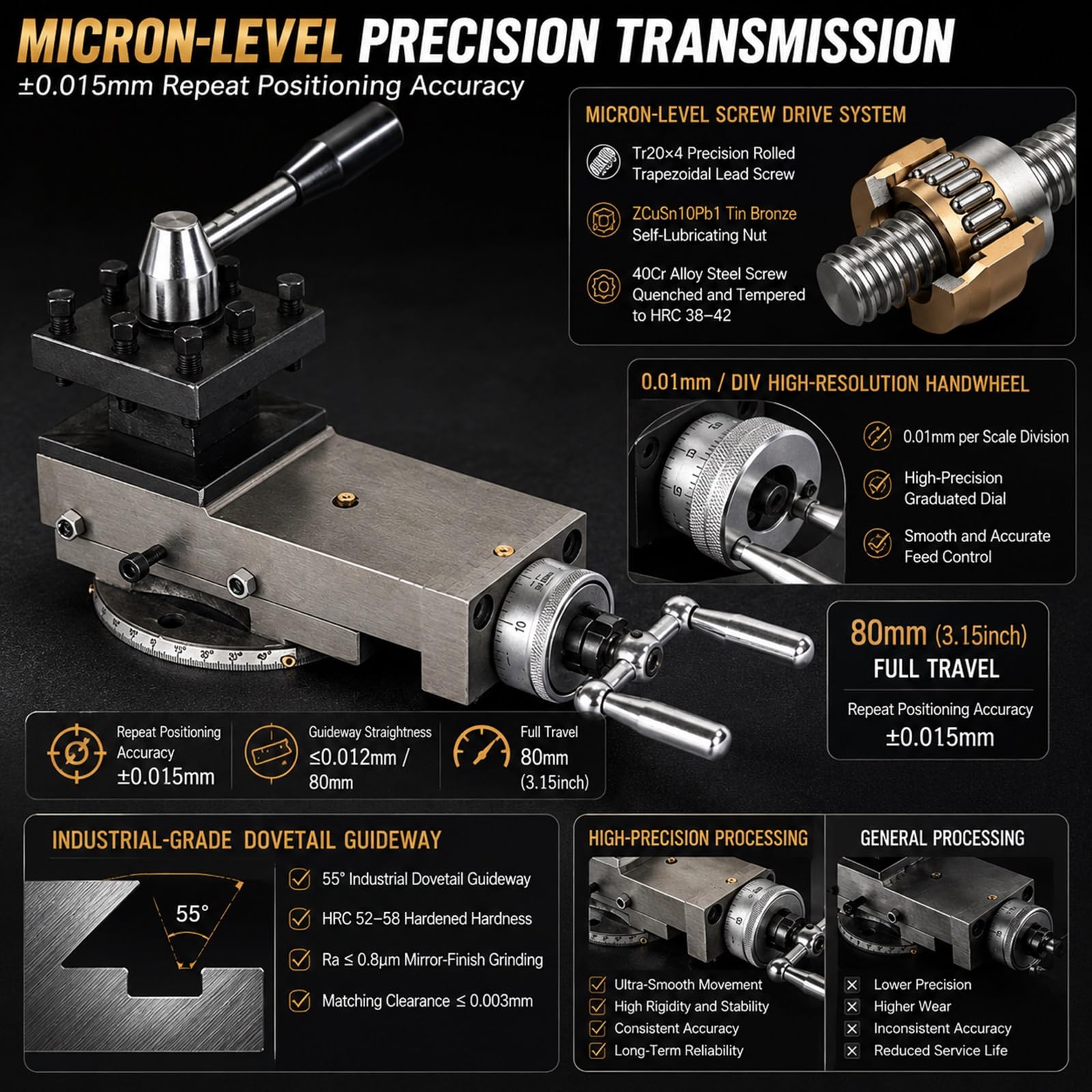

- Przekładnia mikronowa, powtarzalność ±0,015 mm: wyposażona w precyzyjną walcowaną śrubę trapezową Tr20 × 4 ze stali stopowej 40Cr, hartowaną w HRC38-42, w połączeniu z samosmarującą nakrętką z brązu cynowego ZCuSn10Pb1. Pokrętło stopniowe z wałkiem zapewnia 0,01 mm posuwu na nacięcie, umożliwia precyzyjną regulację 0,001 mm. Powtarzalność ± 0,015 mm przy skoku 80 mm, prostoliniowość prowadząca ≤0,012 mm / 80 mm.

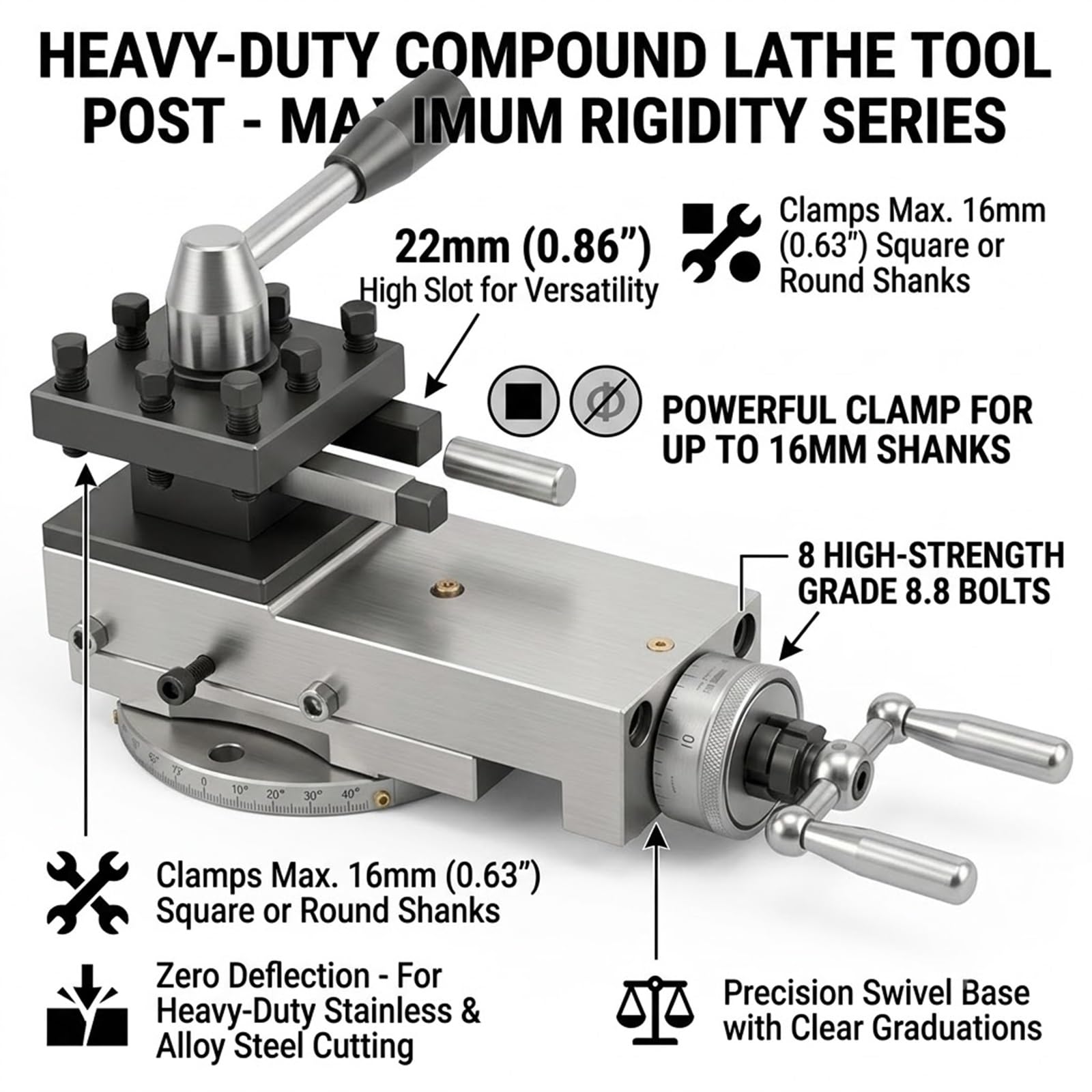

- Wysoki rowek 22 mm, mocowanie na narzędzia ciężkie 16 mm: wysoki rowek 22 mm umożliwia maksymalne zaciśnięcie prętów kwadratowych 16 × 16 mm lub Ø 16 mm okrągłych, kompatybilny ze wszystkimi standardowymi prętami 10×10 mm do 14 × 14 mm. Rozszerzony uchwyt narzędziowy 65 × 65 mm z 8-punktową blokadą i śrubami M6 × 40 klasy 8,8, każda ≥ 12000 N siły, eliminuje odchylenie podczas ciężkiej obróbki stali nierdzewnej i stali stopowej.

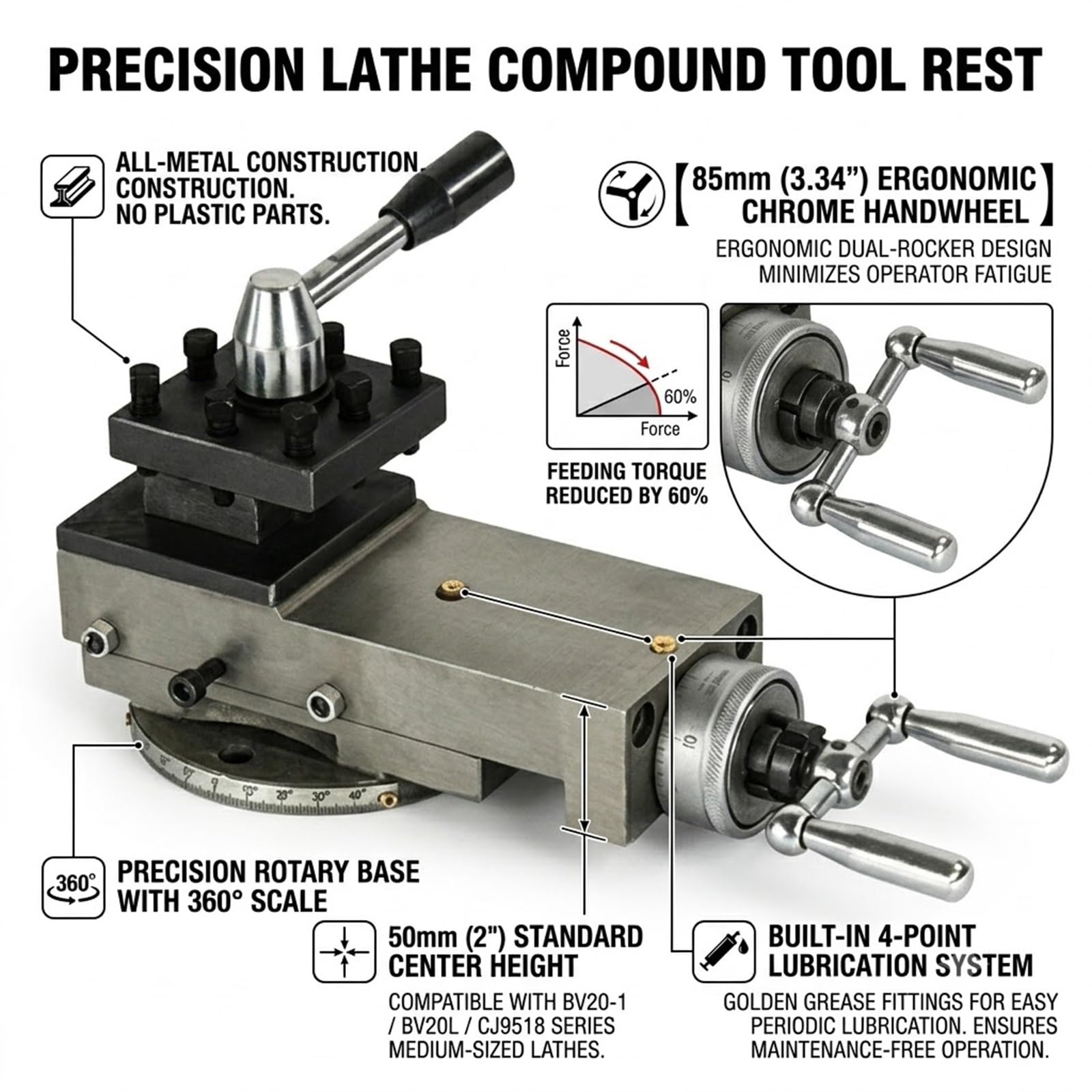

- Chromowane pokrętło 85 mm, całkowicie metalowa konstrukcja: wyposażone w kółko ze stali chromowanej o długości 85 mm, symetryczna konstrukcja podwójnej dźwigni zmniejsza moment obrotowy o 60%, długotrwałe działanie bez zmęczenia. Standardowa wysokość środka 50 mm idealnie pasuje do BV20-1, BV20L, CJ9518 i CJM320. Zintegrowany 4-punktowy system smarowania, cały metal bez części z tworzywa sztucznego, odpowiedni do trudnych warunków warsztatowych.

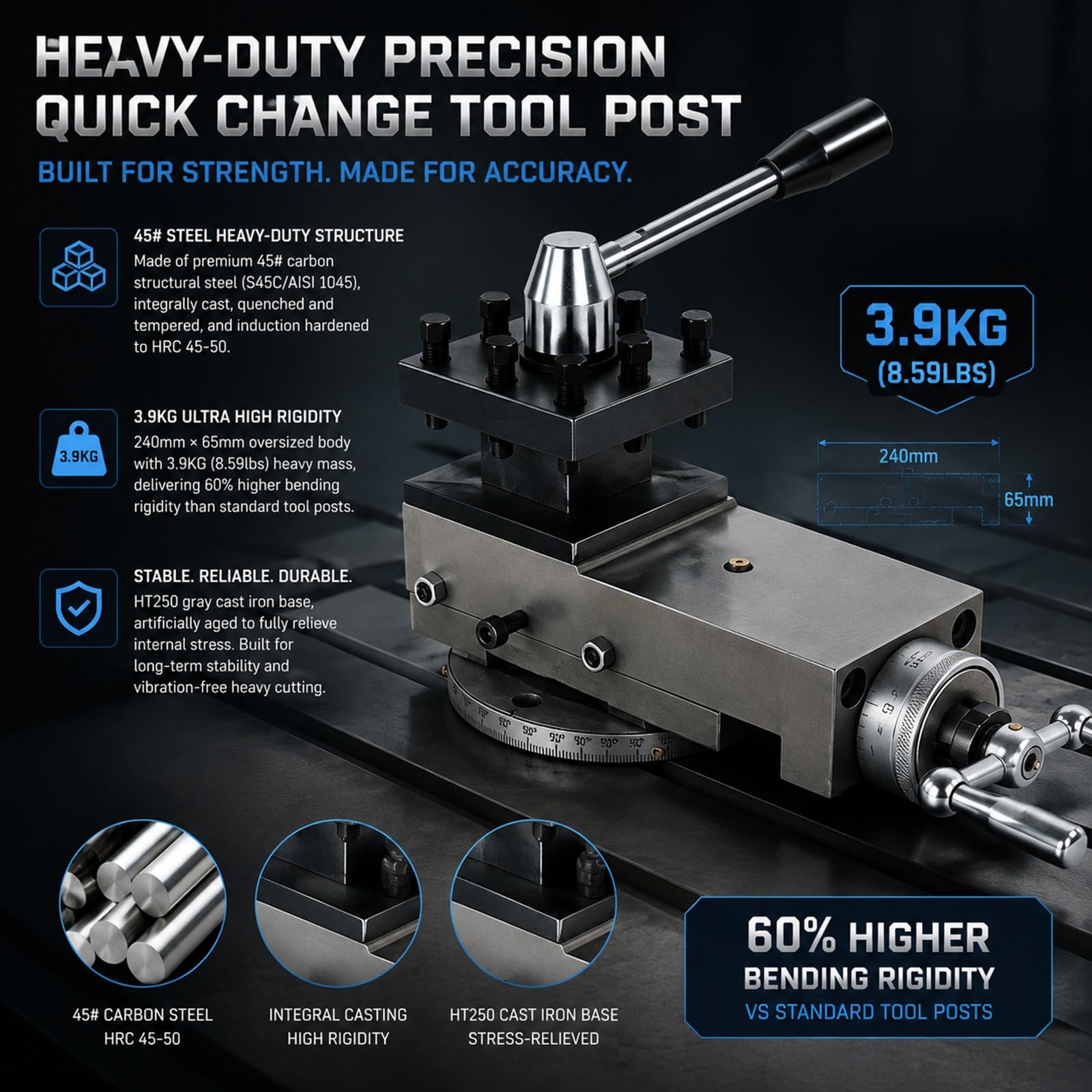

- 【Ciężka konstrukcja ze stali 45 #, sztuczne starzenie】 Korpus główny wykonany z wysokiej jakości stali węglowej o konstrukcji 45 #, odpuszczany i hartowany w wysokiej częstotliwości przy HRC45-50. Ponadwymiarowy korpus 240 mm × 68 mm zapewnia 60% większą sztywność zginania niż standardowe modele. Podstawa poddana sztucznemu starzeniu w celu całkowitego wyeliminowania naprężeń wewnętrznych, bez długotrwałych deformacji, bez śladów wibracji podczas ciężkiej obróbki.
